Ευθυγράμμιση καθρεφτών και φακού ενός CO2 Laser

Back to Νέα
ευθυγράμμιση καθρεφτών και φακού ενός laser CO2

Πριν ξεκινήσετε

Προσοχή!

  • Ποτέ μην κάνετε επέμβαση στο εσωτερικό της μηχανής χωρίς να έχετε αποσυνδέσει το ρεύμα.
  • Μην απενεργοποιήσετε ποτέ τον αισθητήρα του καπακιού της μηχανής και ποτέ μην δουλεύετε χωρίς το πάνω καπάκι κλειστό.
  • Ποτέ μην αφήσετε τη μηχανή χωρίς επίβλεψη.
  • Η ακτίνα του laser καταστρέφει τα μάτια και είναι αόρατη. Οταν θα την δείτε θα είναι αργά.
  • Πάντα να στέλνετε τα αέρια της κοπής σε ένα εξωτερικό φίλτρο αέρα.
  • Χρησιμοποιήστε πάντα υλικά ασφαλή για laser και τα οποία δεν περιέχουν χλωρίδια ή φορμαλδεΰδες.

Περιεχόμενα

  1. Εισαγωγή
  2. Ορολογία laser
  3. Ελεγχος ευθυγράμμισης
  4. Θεωρία της ευθυγράμμισης
  5. Ευθυγράμμιση των καθρεφτών
    Από την άκρη του laser στον 1ο καθρέφτη
    Από τον 1ο καθρέφτη προς τον 2ο καθρέφτη
    Από τον 2ο καθρέφτη προς τον 3ο καθρέφτη
  6. Ευθυγράμμιση της λάμπας του laser
  7. Ευθυγράμμιση κάθετα
  8. Συμπερασματικά

1. Εισαγωγή

Οι μηχανές laser, που εισάγουμε και αντιπροσωπεύουμε, χρησιμοποιούν καθρέφτες για την μεταφορά της ακτίνας του laser στο υλικό προς κοπή. Αυτό σημαίνει ότι η λάμπα του laser, που βρίσκεται στο πίσω μέρος της μηχανής, βγάζει μία ακτίνα, η οποία μεταφέρεται μέσω των καθρεφτών επάνω στην κεφαλή του laser και στο τέλος στο φακό που βρίσκεται στο άκρο της κεφαλής. Συνήθως και μετά από αρκετές ώρες κοπής, οι καθρέφτες χάνουν την ευθυγράμμισή τους, με αποτέλεσμα η μηχανή να μην κόβει στην πλήρη ισχύ της.

Ο παρακάτω οδηγός, θα σας βοηθήσει να κατανοήσετε τη διαδικασία ευθυγράμμισης και διόρθωσης των καθρεφτών και του φακού, για να έχετε την βέλτιστη δύναμη κοπής στο μηχάνημά σας. Την πρώτη φορά που θα προσπαθήσετε να κάνετε τα παρακάτω, θα σας φανεί αρκετά δύσκολο, όμως σιγά σιγά και με την εμπειρία θα αποκτήσετε την δυνατότητα να ευθυγραμμίζετε τους καθρέφτες σας πολύ γρήγορα. Διαβάστε προσεκτικά όλο το κείμενο και ξαναδιαβάστε το μετά που θα κάνετε την διαδικασία, για να μπορέσετε να το κατανοήσετε και να προσέξετε κάτι που σας έχει ξεφύγει.

Η όλη διαδικασία γίνεται σε τέσσερα ξεχωριστά βήματα:
Έλεγχος ευθυγράμμισης: Ελέγχουμε εάν το laser χρειάζεται ευθυγράμμιση ή όχι.
Ευθυγράμμιση των καθρεφτών: Διορθώνουμε την γωνία των καθρεφτών.
Ευθυγράμμιση της λάμπας του laser: Διορθώνουμε την κλίση της λάμπας του laser.
Ευθυγράμμιση κάθετα: Προσέχουμε ότι η τομές είναι κάθετες στο υλικό.

2. Ορολογία Laser

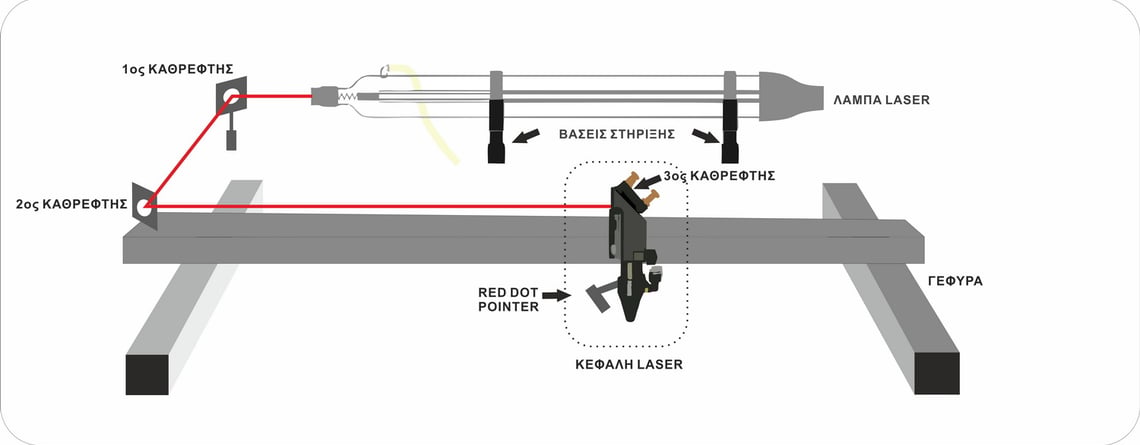

Στην όλη διαδικασία που θα σας δείξουμε, θα χρησιμοποιήσουμε όρους και λέξεις, όπως περιγράφονται στο παρακάτω σχέδιο και αναλύονται μετά.

ευθυγράμμιση καθρεφτών και φακού ενός laser CO2
ευθυγράμμιση καθρεφτών και φακού ενός laser CO2

Λάμπα laser: Ο μεγάλος γυάλινος σωλήνας που βρίσκεται κάτω από το πίσω καπάκι του laser.

Βάση στήριξης: Οι δύο ρυθμιζόμενες βάσεις, στις οποίες είναι τοποθετημένη η λάμπα του laser.

Γέφυρα: Η μεταλλική κατασκευή με σωλήνες, γρανάζια και μοτέρ στην οποία κινείται εμπρός-πίσω και δεξιά-αριστερά το μηχάνημα.

Κεφαλή laser: Ολη η κατασκευή που κινείται δεξιά-αριστερά επάνω στη γέφυρα.

Καθρέφτης 1: Στην πίσω αριστερή πλευρά του μηχανήματος, ο πρώτος καθρέφτης στον οποίο χτυπά το laser.

Καθρέφτης 2: Τοποθετημένος στα αριστερά της γέφυρας, ο δεύτερος καθρέφτης στον οποίο χτυπά το laser.

Καθρέφτης 3: Τοποθετημένος στην κεφαλή του laser, ο τρίτος καθρέφτης στον οποίο χτυπά το laser.

Φακός: Τοποθετημένος μέσα στην κεφαλή του laser, εστιάζει τη δέσμη του laser επάνω στο υλικό που θα κόψουμε.

Κώνος αερίων και μύτη της κεφαλής: Η τελική άκρη της ακτίνας του laser, μετά την εστίαση του φακού, αναμιγνύεται με αέρα, λίγοι πριν την κοπή.

Red Dot Pointer: Τοποθετημένο επάνω στην κεφαλή του laser, είναι το βοηθητικό κόκκινο φως, που δείχνει που θα πέσει η ακτίνα του laser.

3. Ελεγχος ευθυγράμμισης

Εάν παρατηρήσατε ότι το κοπτικό laser CO2 που έχετε, τον τελευταίο καιρό έχει χάσει λίγη από την ισχύ του ή δεν κόβει καλά σε κάποιες γωνίες του τραπεζιού, τότε πολύ πιθανό η δέσμη της λάμπας του μηχανήματος να έχει χάσει την ευθυγράμμισή της. Ο παρακάτω απλός έλεγχος που σας προτείνουμε, θα σας δείξει το κατά πόσο οι καθρέφτες της μηχανής σας είναι ευθυγραμμισμένοι και χρειάζονται ή όχι ρύθμιση. Πριν ξεκινήσετε τον έλεγχο, το μηχάνημα, το ψυκτικό και η αεραντλία πρέπει να είναι ανοιχτά.

Θα χρειαστείτε μια χαρτοταινία, κατά προτίμηση την μπλέ που είναι αρκετά φαρδιά και δεν αφήνει κόλλες, αλλιώς μια απλή φαρδιά χαρτοταινία είναι εντάξει. Σκίστε ένα κομμάτι της χαρτοταινίας, περίπου 5 cm και διπλώστε το τρεις φορές προς τα μέσα για να μην έχει κόλλα.

Μετά σχίστε ένα ίδιο κομμάτι και κολλήστε το διπλωμένο κομμάτι στη μέση της δεύτερης χαρτοταινίας. Ετσι θα έχετε ένα χοντρό κομμάτι στο μέσο της χαρτοταινίας, το οποίο μπορείτε να το πυροβολήσετε με την ακτίνα του laser, χωρίς να πιάσει άμεσα φωτιά και να καεί.
Επίσης δεν θα αφήσει κόλλες επάνω στους καθρέφτες (η κόλλα δημιουργεί πρόβλημα στην επίστρωση του καθρέφτη).

Αυτή την χαρτοταινία κολλήστε την στο κέντρο του καθρέφτη #3 (αυτός που βρίσκεται επάνω στην κεφαλή).

Κλείστε το καπάκι της μηχανής και μετακινήστε την κεφαλή του laser στην επάνω και δεξιά γωνία του τραπεζιού.

Στον πίνακα της μηχανής πατήστε το πλήκτρο MAX POWER για να καθορίσετε την ισχύ που θα πυροβολήσετε. Δώστε μία χαμηλή ισχύ 18-20%
Για να πυροβολήσετε, πατήστε ελαφρά το πλήκτρο PULSE στον πίνακα. Το laser θα πυροβολάει όσο διάστημα πατάτε το πλήκτρο PULSE, γιαυτό πατήστε μία ελαφρά και αφήστε μόλις δείτε στην χαρτοταινία μία μαύρη κουκκίδα. Εάν πατήσετε αρκετή ώρα υπάρχει πιθανότητα η χαρτοταινία να πάρει φωτιά, γιαυτό να είστε προσεκτικοί.
Εάν η κουκκίδα που πυροβολείτε, είναι αρκετά μαύρη, τότε κατεβάστε λίγο την ισχύ, πατώντας το MAX POWER. Επίσης κάθε φορά που πυροβολείτε, μπορείτε να κολλάτε μετά μιά νέα χαρτοταινία επάνω στην άλλη. Με αυτό τον τρόπο θα μπορείτε να συγκρίνετε την επόμενη κουκκίδα με την προηγούμενη, εάν η χαρτοταινία σας είναι αρκετά λεπτή για να φαίνεται από κάτω.
